與有機介質或制冷介質換熱的翅片管
在制冷空調系統中，雖然換熱介質處于蒸發或冷凝的相變過程,但由于其熱物理性質 的特殊性，使得其換熱系數很低,僅為水介質的1/10左右，仍需采用特殊的翅化表面來強化傳熱。
實事上，對于各種有機流體、制冷介質以及傳熱性能低下的流體，為了提高其傳熱特性，已經開發出了各種類型的強化傳熱管件，如圖1.2.13所示。在這些管件中，有的是管內有翅片，適合換熱系數低的介質在管內流動;有的是管外有翅片,適合換熱系數低的介質在管外流動;如果管內管外都有翅片,或都采用了擴展表面，則適合管內管外換熱系數 都很低，都需要強化的流體。

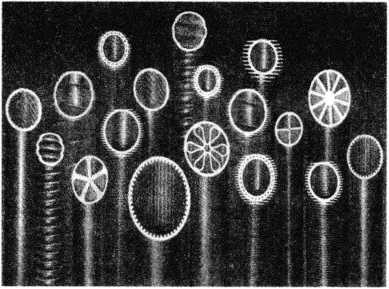

圖1.2.13各種類型的強化傳熱管件

此外，圖中的管件都由銅管制成，管壁較薄，這類管件主要應用于各種制冷介質和特殊介質;大部分管徑較小,一般為16 mm左右，是為了增強管內換熱。
12.4用于電子元件散熱的翅片管
翅片管或翅片散熱元件被廣泛應用于各種電子器件的冷卻和散熱上,其特點是緊湊
而精巧。因為大部分電子元件的體積和散熱面積很小，而且安裝空間狹小，因而要求翅片散熱元件緊湊性好，而且要與電子元件精巧地結合在一起。用于電子元件散熱的翅片管或擴展表面有很多應用形式，常見的應用形式有:翅片基板式散熱器，熱管式散熱器，微通道散熱器。
三種應用形式的共同特點是：電子元件發出的熱量都是通過導熱的方式傳給吸熱基板，翅片基板式散熱器是在基板上直接加工翅片，通過帶翅片的基板散熱;熱管式散熱器是在基板上連接熱管，通過熱管將熱量傳出并散失給空氣，如圖1.2. 14所示;微通道散熱器是在基板上加工密集排列的翅片，而形成流體流動的微（?。┩ǖ?，以增強散熱。
在第6章中，將對上述3種形式的電子元件散熱器分別進行討論和設計計算。

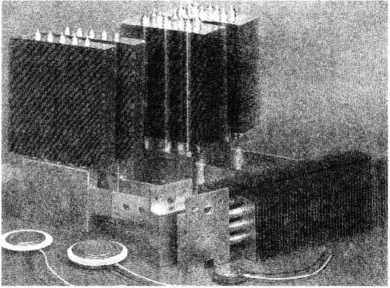

圖1.2.14熱管式散熱器
